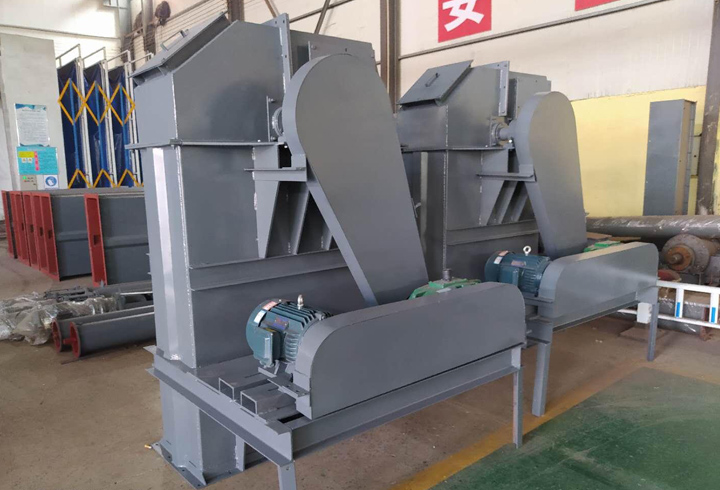

TH環鏈斗式提升機

TH環鏈斗式提升機產品概述

TH環鏈斗式提升機提升化肥

TH環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m³易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

TH環鏈斗式提升機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

本機轉動裝置有兩種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了轉動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機輸送量可達365m3/h，提升高度為50m。

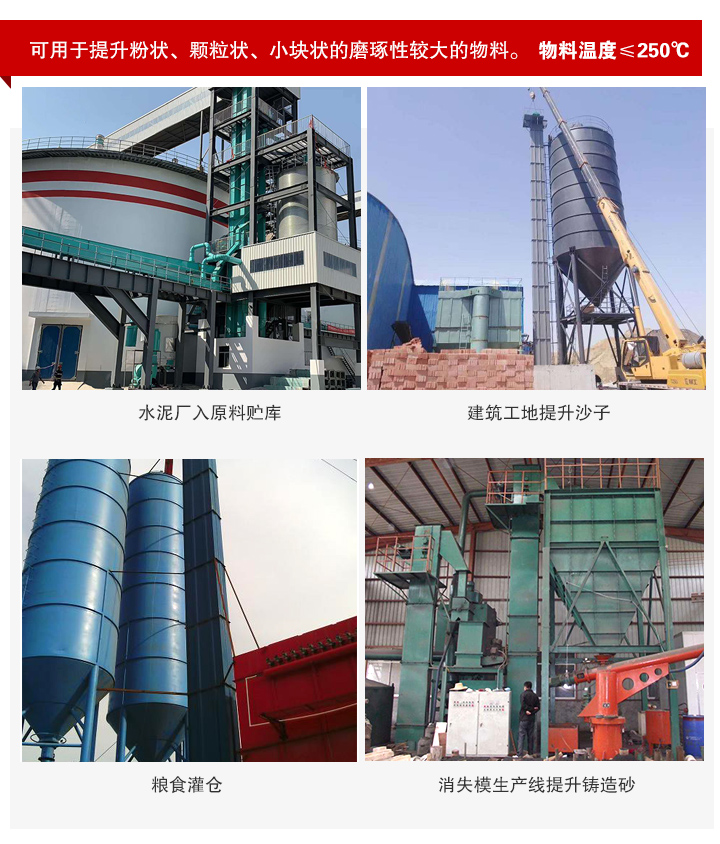

TH系列環鏈斗式提升機適用范圍

TH系列環鏈斗式提升機是一種常見的物料垂直輸送設備，適用于以下范圍：

建筑材料行業：TH系列環鏈斗式提升機廣泛應用于建筑材料行業，用于垂直輸送水泥、石灰石、石膏、粉煤灰等顆粒狀或粉狀的建筑材料。

礦山行業：在礦山行業中，TH系列環鏈斗式提升機常用于輸送礦石、煤炭、礦渣等物料。

冶金行業：TH系列環鏈斗式提升機在冶金行業中用于垂直輸送冶金礦石、焦炭、石灰石等物料。

糧食加工行業：在糧食加工行業中，TH系列環鏈斗式提升機常用于垂直輸送糧食、油料、飼料等物料。

化工行業：TH系列環鏈斗式提升機也適用于化工行業，用于垂直輸送化工原料、顆粒狀的化工產品等。

TH環鏈斗式提升機主要性能與用途

1、輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍；

2、本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于噸/米3的物料的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250℃；

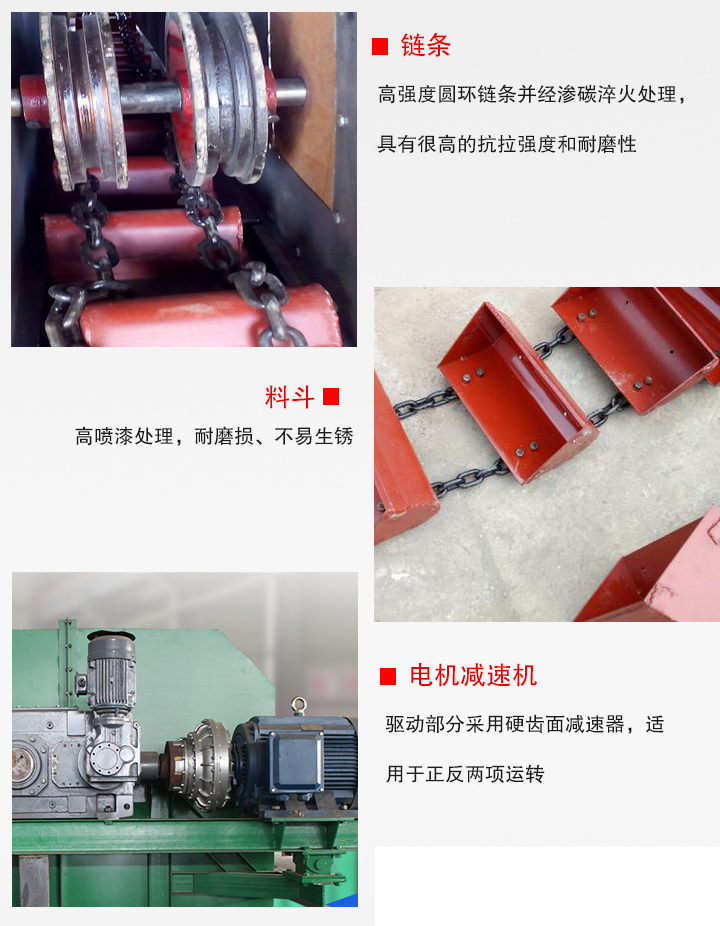

3、牽引件為低合金高強度圓環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長；

4、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；

5、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費。

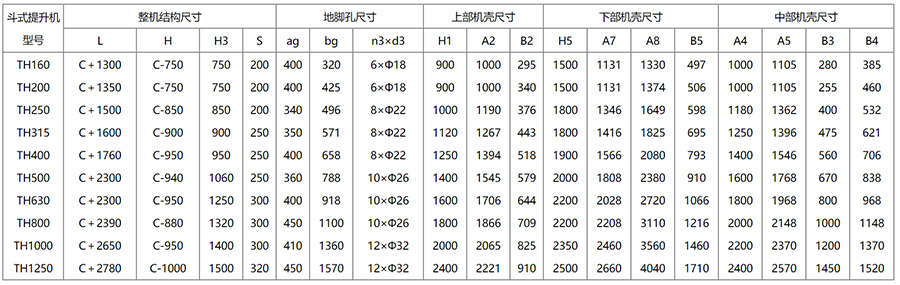

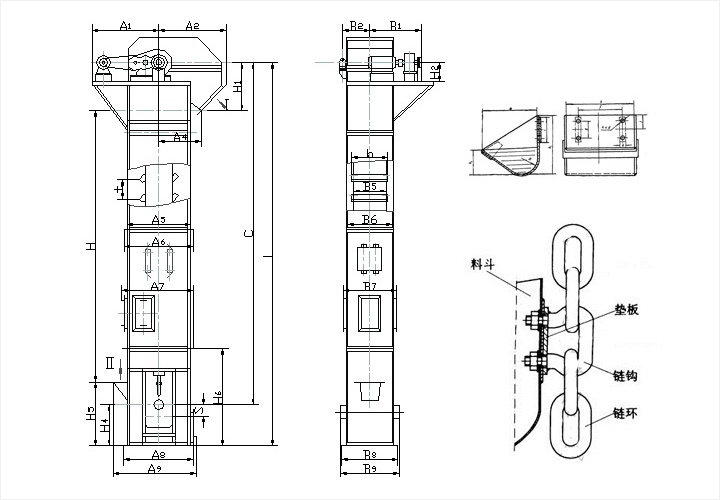

TH環鏈斗式提升機外形示意圖

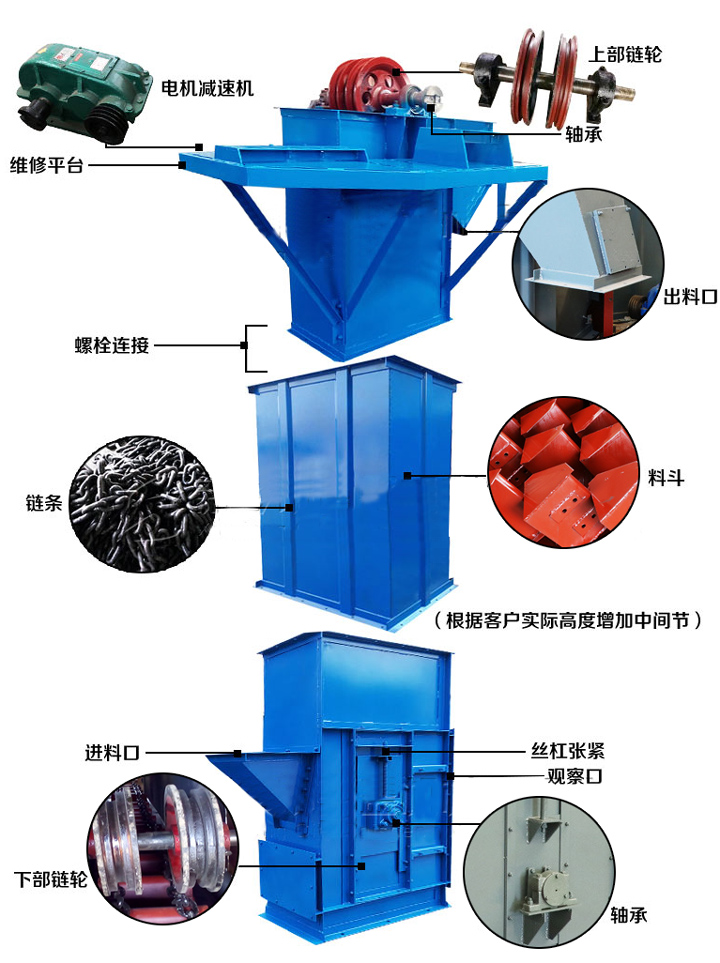

TH系列環鏈斗式提升機主要結構

1、機首部件：它由上部機殼，主動軸部件，減速機、連軸器、電機等組裝成一體。

2、中部機殼：根據需要提升的高度、配置不同數量的中部機殼迭加起來既能滿足需要。

3、下部部件：它由底部機殼，從動軸部件及張緊裝置結成一體。機殼側面有門可以打開，對其內部進行檢查如清掃。

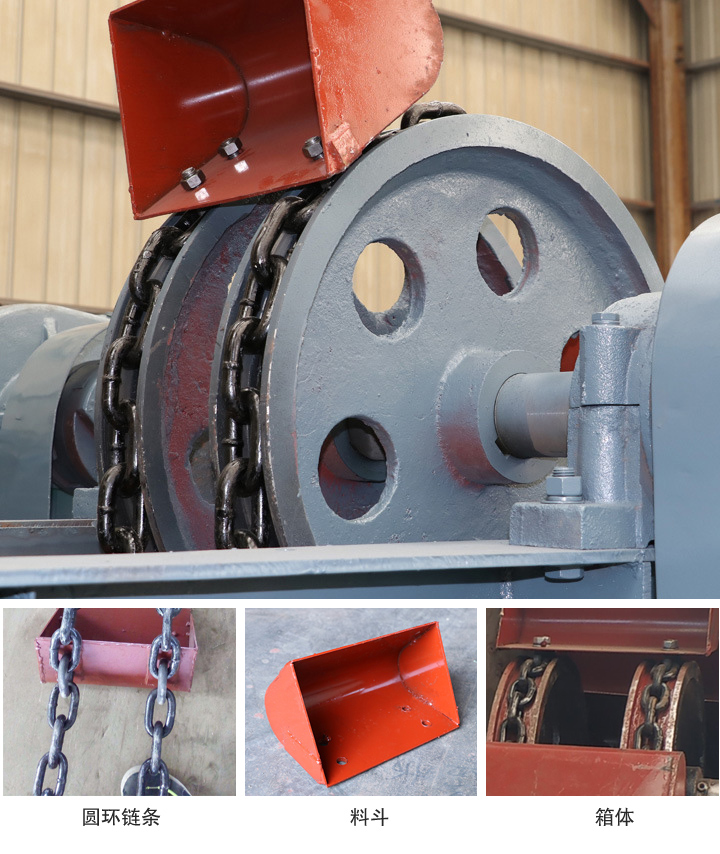

4、鏈條及料斗：鏈條為圓鋼焊接環鏈。料斗用螺母定在鏈條的接頭上。不同高度的斗提機現套相應數量的鏈條、接頭、及料斗。

TH環鏈斗式提升機技術參數

型號	TH315		TH400		TH500		TH630		TH800		TH1000
料斗型式	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
輸送量（m3/h）	21	36	36	56	45	70	68	110	87	141	141	220
斗寬（mm）	315		400		500		630		800		1000
斗容（L）	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
斗距（mm）	500		600		688		688		920		920
鏈條規格	Φ18×50		Φ18×50		Φ22×86		Φ22×86		Φ26×92		Φ26×92
鏈條節徑（mm）	630		710		800		900		1000		1250
斗速（m/s）	1.4		1.4		1.5		1.5		1.6		1.6
物料量大塊（mm）	45		55		65		75		85		100

注意：

1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

2、TH型環鏈斗式提升機料斗用途：

Zh—中深斗：輸送濕粘性物料，如糖、濕細沙等。

Sh—深斗：輸送重的粉狀至小塊狀物料，如水泥、砂、煤等。

3、HL型環鏈斗式提升料斗的用途：

Q—淺圓底料斗：輸送潮濕、易結塊、難拋出的物料，如濕沙、濕煤等。

S—深圓底料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。
