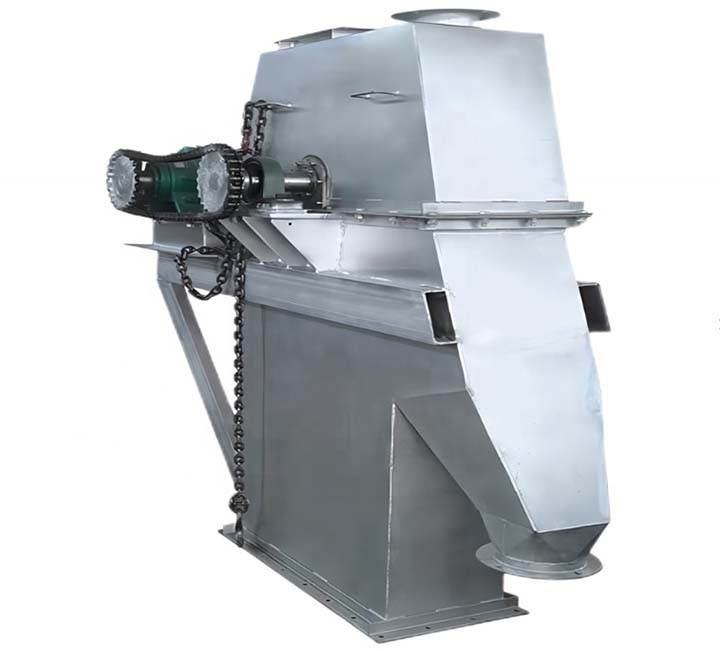

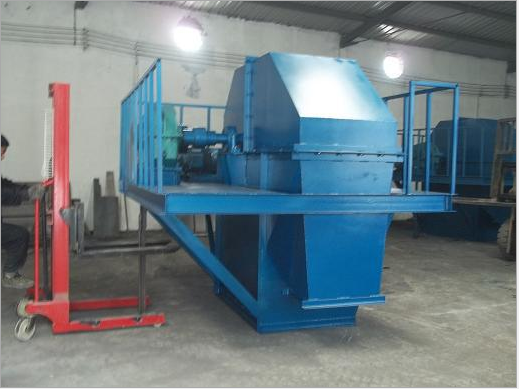

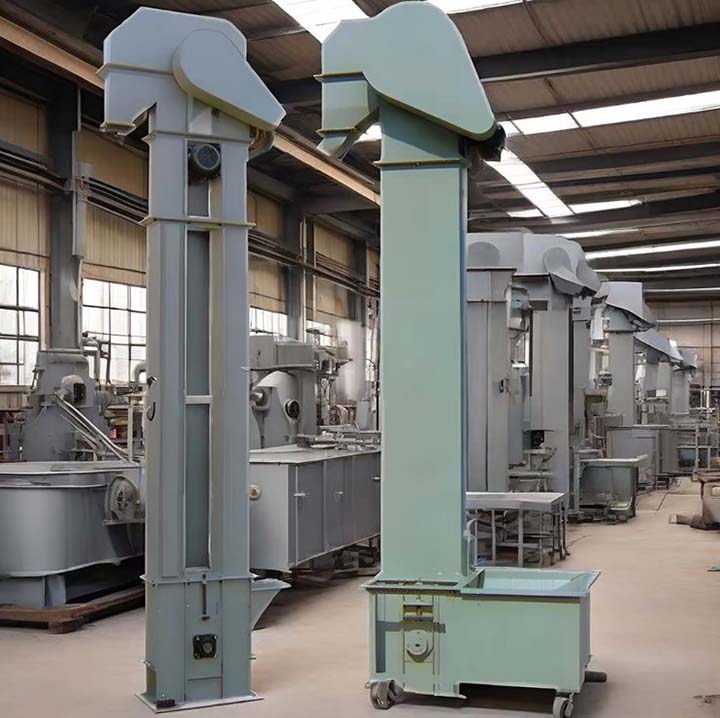

一、TH型斗式提升機產品概述：
    TH型斗式提升機是一種圓環鏈斗式提升機，是HL環鏈離心式斗式提升機的升級產品，th環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。該提升機的牽引件采用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。
    TH型斗式提升機的型號有TH160、TH200、TH300等，它所使用的料斗的型式有兩種：ZH型中深斗一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型深斗一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
二、TH型斗式提升機主要特點:
1、維護方便，壽命長。機殼鋼板加厚、剛性好。
2、該物料提升機能夠輸送的物料溫度高可達250℃。提升高度運行平穩可靠，噪音小，維護方便。
3、中節機殼具有單通道和雙通道兩種形式。改進機型的提升輸送量比普通機型提高30%以上。
4、TH斗式提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。
三、TH型斗式提升機技術參數表:
提升機型號規格 TH160 TH200 TH250
料斗形式 ZH SH ZH SH ZH SH
輸送量(100%)米3/時 15.77 24.97 17.87 28.6 31.43 48.19
料斗 料斗容積(盛水)升 1.2 1.9 1.5 2.4 3.0 4.6
料斗間距(毫米) 500
鏈條 圓鋼直徑*節距(毫米) 14*50
單條破斷載荷(千牛頓) ≥190
傳動鏈輪轉速(轉/分) 69.71 63.22 44.11
輸送物料大塊度(毫米) 20 25 30
提升機型號規格 TH315 TH400  TH500 TH630
料斗形式 ZH SH ZH SH  ZH SH ZH SH
輸送量(100%)米3/時 35 59 58 94  73 118 114 185
料斗 料斗容積(盛水)升 3.75 6.0 5.9 9.5  9.3 15.0 14.6 23.6
料斗間距(毫米) 512 688
鏈條 圓鋼直徑*節距(毫米) θ18*64 θ22*86
單條破斷載荷(千牛頓) ≥320 ≥480
單位長度牽引件重量(公斤/米) 25.64 26.58 31.0 31.9 41.5 44.2 49.0 52.3
傳動鏈輪轉速(轉/分) 42.5 37.6 35.8 31.8
輸送物料大塊度(毫米) 35 40 50 660
