高效斗式提升機概述

　　GTD高效斗式提升機又叫GTH斗式提升機、斗提機等，是繼TD、TH型斗式提升機，大漢根據國內廣大市場的需求，在保持TD型TH型提升機原先的各項優點和先進性能的基礎上，引進開發生產出了新一代GTD型、GTH型高效斗式提升機。

　GTD型500高效斗式提升機優勢

　　1、提升范圍廣，輸送能力大

　　2、物料及粉塵極少外溢，極少造成環境污染

　　3、混合或重力卸料，掏取式喂料

　　4、維修方便，節省原材料，降低維修費用

　　5、具有自定心的作用，避免輸送帶跑偏

　　6、設有料位器和速度控制器，用戶可根據需要造取

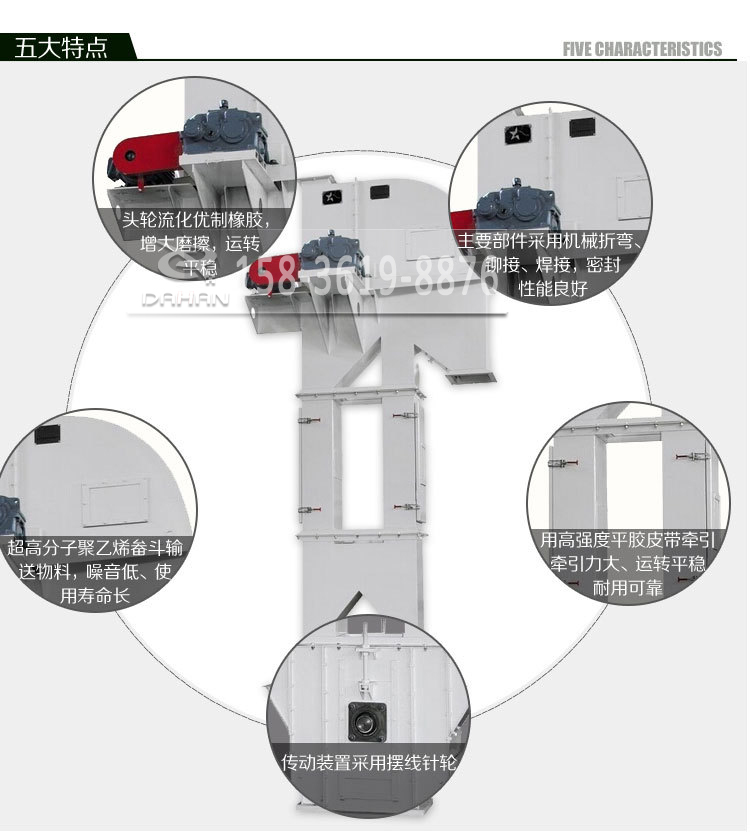

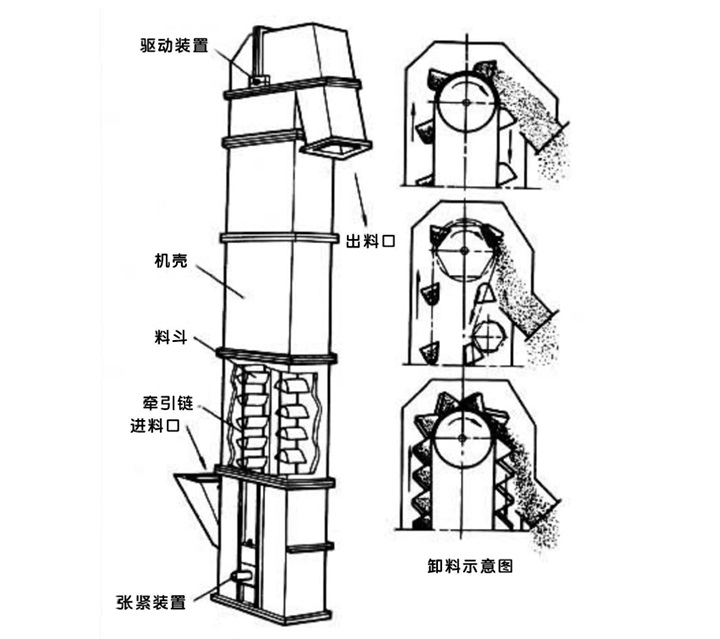

　GTD型500高效斗式提升機結構

　　大漢生產的高效斗式提升機為膠帶式、以EP輸送帶和鋼絲繩芯膠帶為牽引件。

　　GTH型為環鏈式，以高強度環鏈為牽引件，該鏈條按GB/T12718－91《礦用高強度圓環鏈》制造。

　　本設備有兩種料斗：

　　bd和dh型，這是一種深型斗，一般適用于輸送干燥、松散、易于拋出、流動性好的物料，如水泥、煤塊、碎石、糧食等物料。

　　ad和ah型是一種比深斗淺的斗，它適用于流動性差一些。稍有濕的物料，如砂、煤、化工原料等。









　GTD型500高效斗式提升機使用范圍

　　大漢生產的GTD與GTH型高效斗式提升機具有輸送量大、提升高度高、運行平穩、使用壽命長等特點。

　　適用較干的散狀物料垂直輸送，可廣泛地應用于建材、化工、煤炭、電力、港口運輸?shù)刃袠I(yè)的物料運輸系統。

　GTD型500高效斗式提升機的技術參數性能表說明

　　配置不同的料斗，其輸送能力不同，故將高效斗式提升機技術參數表列為四種：

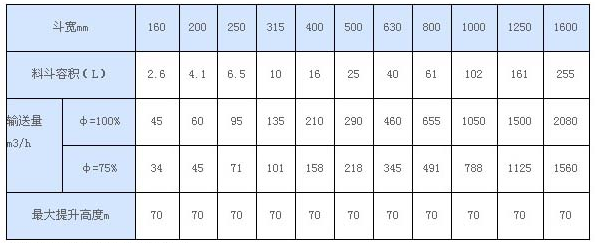

　　1、高效斗式提升機配ad型斗輸送能力表

斗寬 mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容積 (L)		2.6	4.1	6.5	10	16	25	40	61	102	161	255
輸送量 m³/h	φ=100%	45	60	95	135	210	290	460	655	1050	1500	2080
	φ=75%	34	45	71	101	158	218	345	491	788	1125	1560
最大提升高度 m		70	70	70	70	70	70	70	70	70	70	70

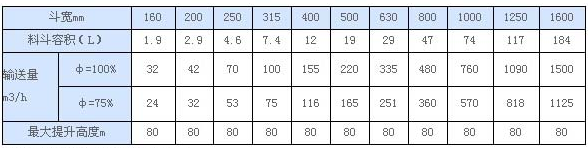

　　2、高效斗式提升機配bd型斗輸送能力表

斗寬 mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容積 (L)		1.9	2.9	4.6	7.4	12	19	29	47	74	117	184
輸送量 m³/h	φ=100%	32	42	70	100	155	220	335	480	760	1090	1500
	φ=75%	24	32	53	75	116	165	251	360	570	818	1125
最大提升高度 m		80	80	80	80	80	80	80	80	80	80	80

　　3、高效斗式提升機配ah型斗輸送能力表

斗寬 mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容積 (L)		1.9	2.9	4.6	7.4	12	19	29	47	74	117	184
輸送量 m³/h	φ=100%	32	42	70	100	155	220	335	480	760	1090	1500
	φ=75%	24	32	53	75	116	165	251	360	570	818	1125
最大提升高度 m		80	80	80	80	80	80	80	80	80	80	80

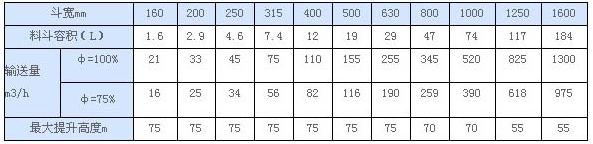

　　4、高效斗式提升機配bh型斗輸送能力表

斗寬 mm		160	200	250	315	400	500	630	800	1000	1250	1600
料斗容積 (L)		1.6	2.9	4.6	7.4	12	19	29	47	74	117	184
輸送量 m³/h	φ=100%	21	33	45	75	110	155	255	345	520	825	1300
	φ=75%	16	25	34	56	82	116	190	259	390	618	975
最大提升高度 m		75	75	75	75	75	75	75	70	70	55	55

　　注：表中料斗容積為盛水溶積，物料容重為r=1t/m3大提升高度指提升機的軸距C。

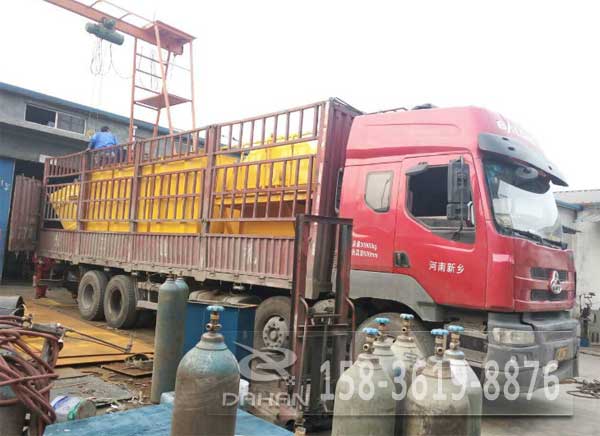

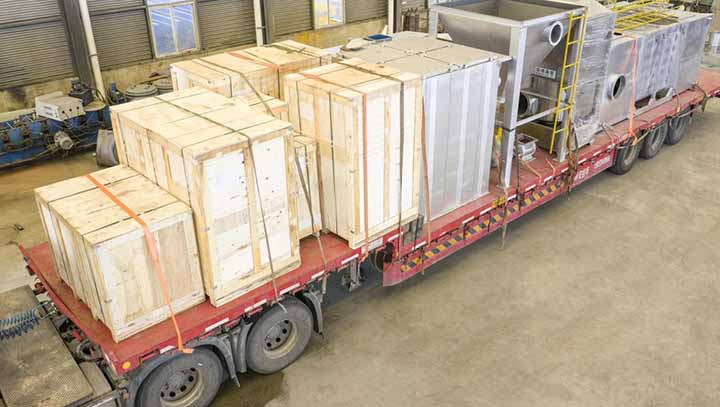

　GTD型500高效斗式提升機發貨說明
