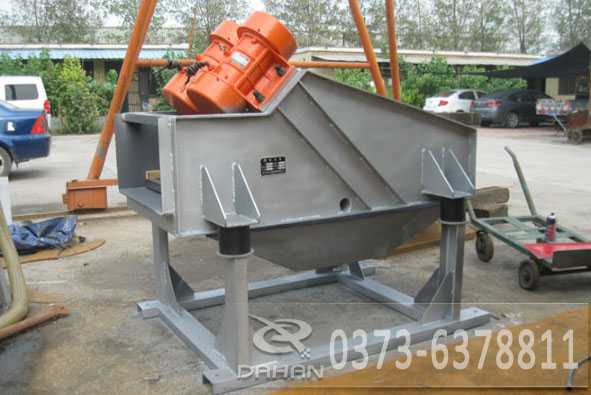

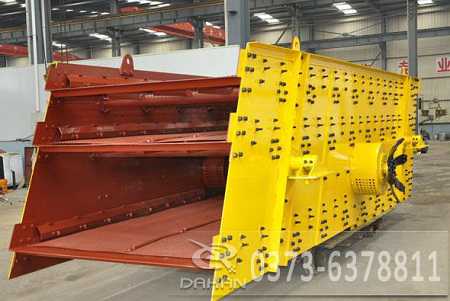

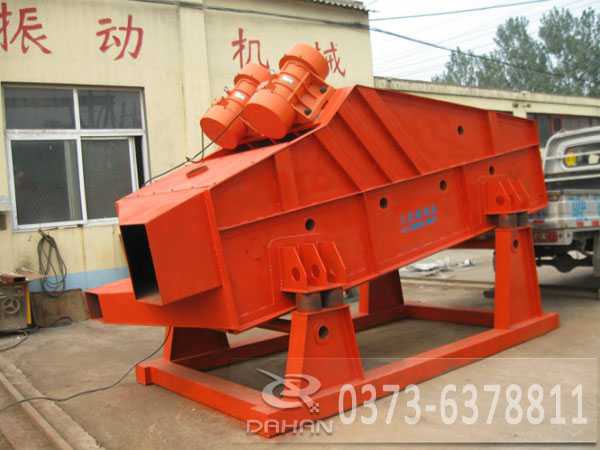

礦用振動篩

礦用振動篩是我公司自行研制的一種新型 篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，尤以冶金行業用途為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品 具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用能耗低振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。

ZSG礦用振動篩主要特點

ZSG 礦用振動篩體積小巧，具備較大的篩分能力，設備整體重量較輕，能夠方便安裝，利于現場工藝布置。其運行時能耗較低，可減少能源消耗，降低使用成本。設備售價合理，所需備件數量少，能減少后期維護投入。整體結構設計簡單，外形美觀大方，篩網采用小塊拼裝方式，拆裝流程簡便，更換操作快捷，可滿足礦用篩分作業的日常使用需求。

ZSG礦用振動篩工作原理和結構點

ZSG礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列重型篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。ZSG系列重型篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

ZSG礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

ZSG礦用重型振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。

減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

ZSG礦用振動篩應用案例

在某礦業公司的鐵礦石處理生產線中，安裝了ZSG型礦用振動篩。該設備篩面面積為10㎡，屬于雙層篩設計，下層篩網孔徑為6mm，負責將破碎后的礦石按粒度進行分級篩選。經過礦用振動篩篩選后的物料由斗式提升機垂直輸送至下一道工序的儲料罐中，實現了篩分與提升的連續作業。
