長距離螺旋輸送機介紹

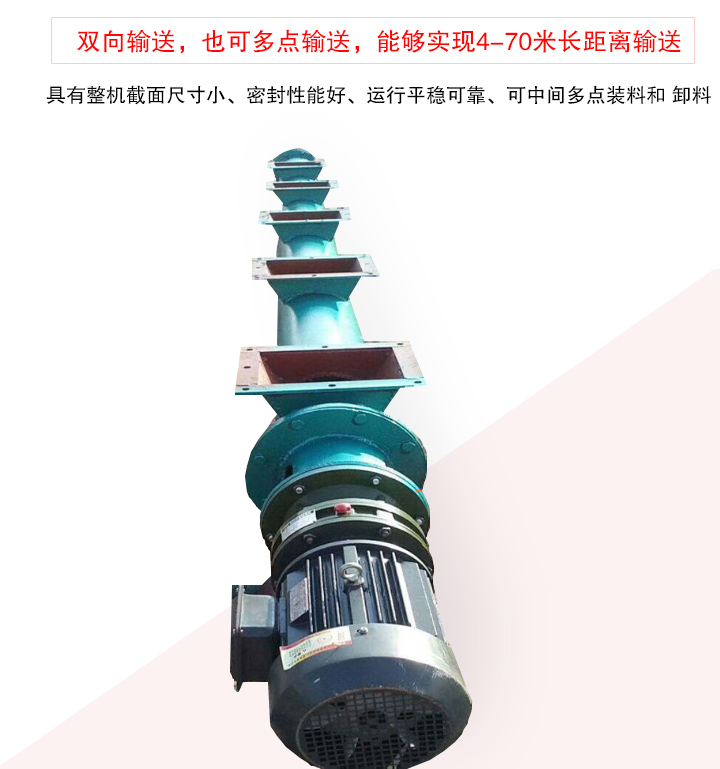

長距離螺旋輸送機是根據輸送距離的長度設計的一種螺旋輸送機，可雙向輸送，也可多點輸送，能夠?qū)崿F(xiàn)4-70米長距離輸送，還可根據用戶輸送要求加長設計，長距離螺旋輸送機螺旋葉片有實體螺旋面帶式螺旋面和葉片螺旋面三種形式，其中，葉片式螺旋面應用相對較少，主要用于輸送粘度較大和可壓縮性物料，這種螺懸面型，在完成輸送作業過程中，同時具有并完成對物料的攪拌、混合等功能。螺旋輸送機與其它輸送設備相比，具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和 卸料及操作安全、維修簡便等優點。

長距離螺旋輸送機分類

長距離螺旋輸送機從輸送物料位移方向上可分為水平式和垂直式兩大類型：

水平式：主要用于水平方向上輸送粉狀、顆粒狀及小塊狀物料，如礦渣、水泥等。

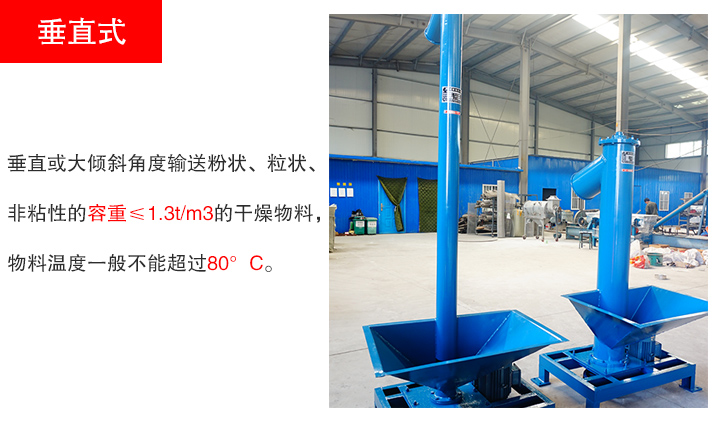

垂直式：垂直螺旋輸送機一般可參照相應水平螺旋輸送機的標準直徑系列確定，垂直螺旋輸送機需要穩定流量的物料必須由螺旋的底部加入，適宜垂直或大傾斜角度輸送粉狀、粒狀、非粘性的容重≤1.3t/m3的干燥物料，如糧食，油麩、飼料、化工原料、水泥等。物料溫度一般不能超過80°C。

長距離螺旋輸送機適用范圍

長距離螺旋輸送機廣泛應用在建材、化工、冶金、煤炭、糧食、電力等行業，可以用于輸送粉狀、顆粒狀及小塊狀物料，如煤礦、煤粉、水泥、化肥、除塵灰、糧食等，物料溫度小于200℃，不適合輸送易變質、粘性大和易結塊的物料，在混凝土攪拌站、干粉砂漿生產線中有著廣泛的應用。

長距離螺旋輸送機的特點

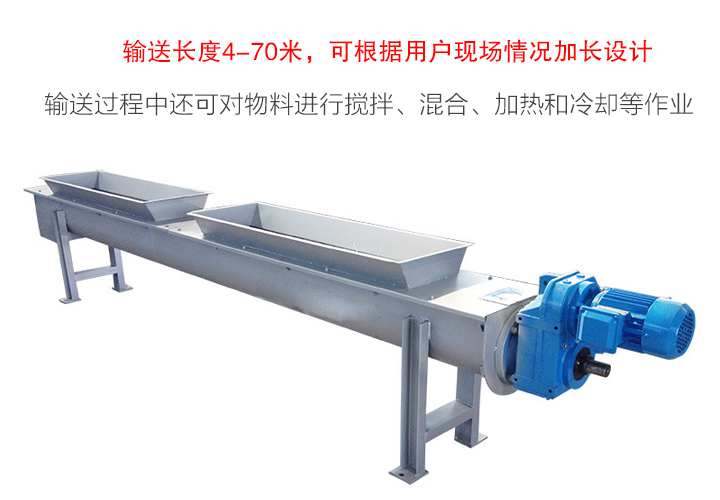

1、輸送長度4-70米，可根據用戶現場情況加長設計。

2、密封性好，可避免粉末狀物料飛揚和顆粒狀物料飛濺，改善了輸送環境。

3、可中間多點裝料和卸料及操作安全、維修簡便。

4、輸送方向可逆向，也可同時向相反兩個方向輸送。

5、輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。

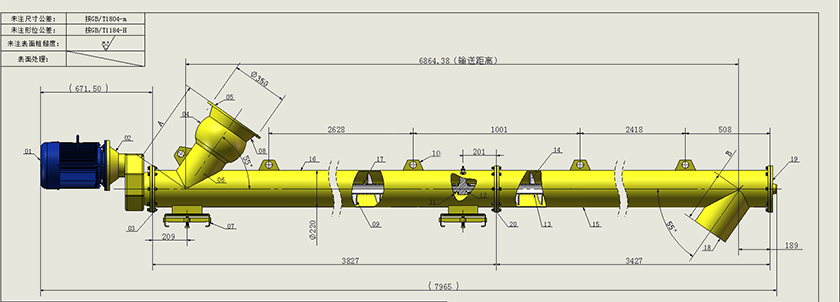

長距離螺旋輸送機結構

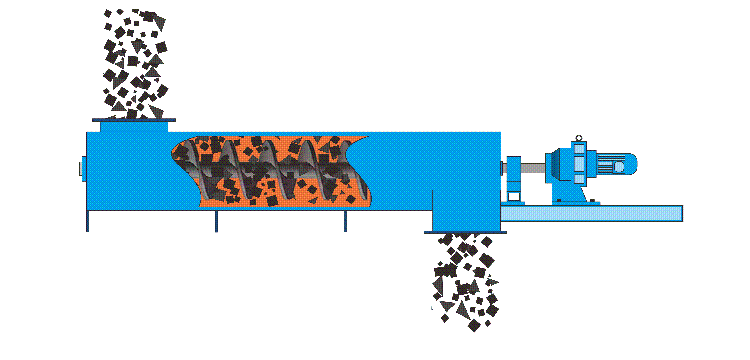

長距離螺旋輸送機工作原理

當物料從加料口加入固定的料槽后，在物料的重力及其與料槽的摩擦力共同作用下堆積在料槽下部的物料不隨螺旋葉片一起旋轉，而是在旋轉的螺旋葉片作用下向前移動，直到從卸料口排出，從而實現物料的輸送。

長距離螺旋輸送機技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

長距離螺旋輸送機操作和保養

1、定時向軸承、齒輪和鏈條等傳動件加潤滑油。

2、停用后，應及時檢查螺旋葉片的磨損情況，磨損嚴重時需要進行補焊。

3、輸送量不可過載，否則物料排不出，引起螺旋軸彎曲和箱體漲壞。

4、輸送機在運轉過程中，如發出噪音過大，應停機打開機蓋檢查，排除故障。

5、使用中要保持料槽的密封性及螺旋與料槽間有適當?shù)拈g隙。
