產品類別：螺旋輸送機系列
產品簡介：水泥螺旋給料機是由電機經減速機驅動螺旋軸將粉料從倉體中送往粉料稱中,主要用于輸送水泥、粉煤灰、礦粉等粉狀、微粒狀等散狀物料.大漢水泥螺旋給料機常用直徑165、219、273、323、407大量備貨，尺寸及角度.
全國統一銷售熱線：0373-268 2333

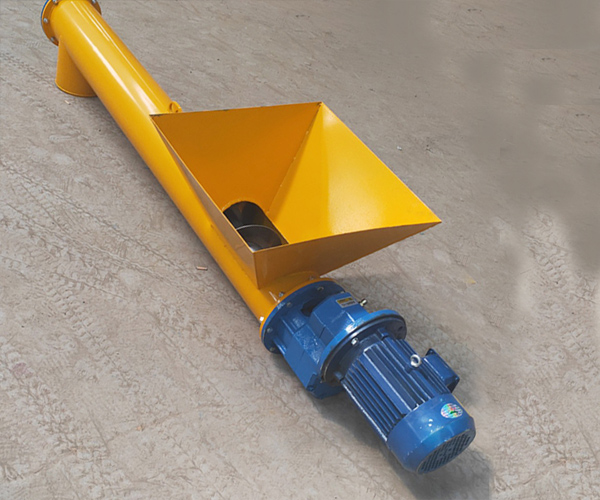

水泥螺旋給料機是由電機經減速機驅動螺旋軸將粉料從倉體中送往粉料稱中，主要用于輸送水泥、粉煤灰、礦粉等粉狀、微粒狀等散狀物料。
大漢水泥螺旋給料機常用直徑165、219、273、323、407大量備貨，尺寸及角度。

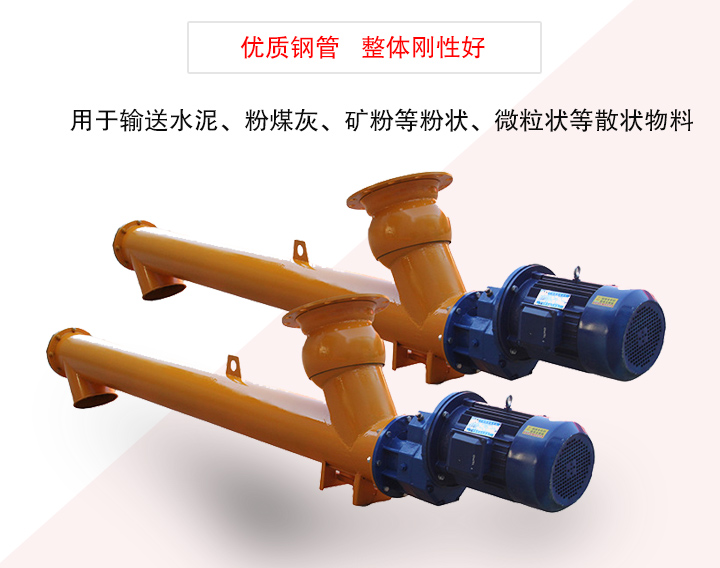

1、螺旋機采用優質鋼管，整體剛性好。

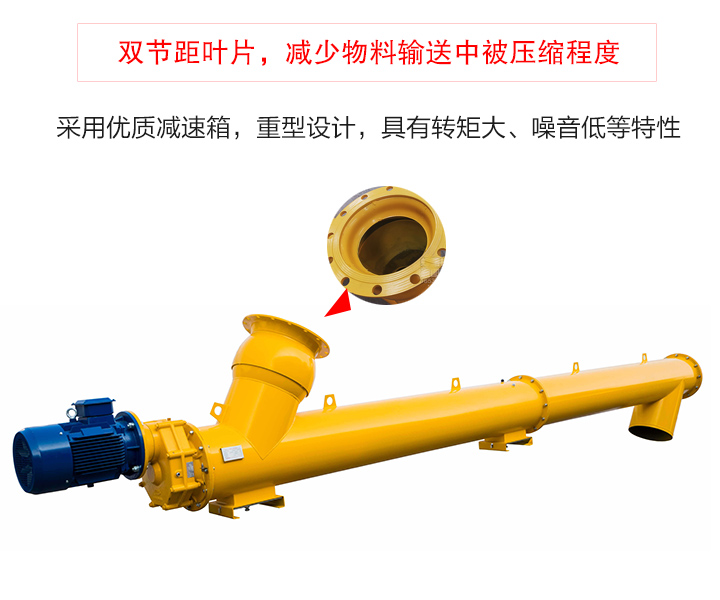

2、雙節距葉片，減少物料輸送中被壓縮程度。
3、采用優質減速箱，重型設計，具有轉矩大、噪音低等特性；
4、可選萬向球接，使安裝調節轉向方便。
5、配品質優良的中吊軸承及尾部軸承，且方便安裝。
6、一次成型螺旋葉片，雙節距設計，絕不堵料。
水泥螺旋給料機結構順序為：電動機、減速箱、輸入節總成、中間節及中間支座體總成、輸出節總成、前支座體總成、注油潤滑系統，附件為電纜線、連接用帆布套、吊掛用鋼絲繩及配用件等。

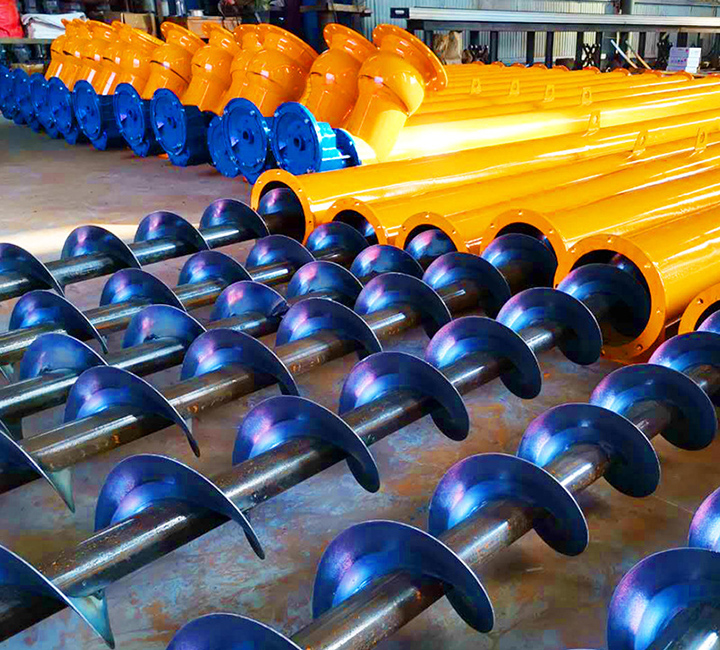

1、采用優質進口高強耐磨鋼制作的連續式螺旋葉片，制作成形后螺距誤差小于5mm且葉片表面光滑，保證了物料輸送的均勻、穩定性，從而保證了物料計量的重復精度。
2、連續式螺旋葉片制做時采用了冷作硬化的表面冷軋處理，硬度和耐磨性比普通葉片提高一倍左右，外沿硬度可達HB240。
3、前、后節螺旋葉片為疏、密兩種螺距，有效防止堵管。俗稱“吃的少，吐的快。葉片的高精度制做保證了物料輸送時充滿管體，用戶從螺旋輸送機進料口帆布套的吸扁情況便能判斷螺旋輸送機的優劣。
4、螺旋機內軸在一定間距內都設置有中間吊軸承一支持內軸旋轉，中間吊軸承座多采用鑄鋼或鑄鋁材料，單懸臂式支座體，使前后節聯接處葉片中斷間距更小，物料過流截面化，使料流順暢無阻礙。
5、螺旋輸送機進料口與水泥倉口連接方式分為：球鉸法蘭剛性連接和吊掛加防水帆布軟連接二種形式。可視設備拆裝頻繁程度決定接口形式。
6、前支座體特殊設計，使正常運轉時螺旋內軸受力為拉力，其拉力由前支座內的推力軸承承擔，防止減速機和中吊軸座受壓、避免螺栓軸受壓力所產生的掃膛現象。

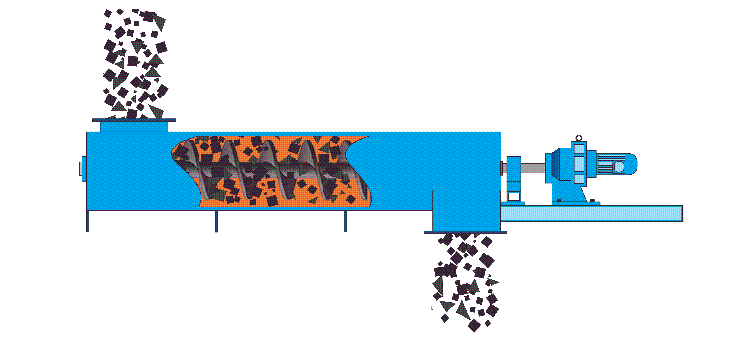

水泥螺旋給料機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移完成輸送工作的。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距（mm） | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |

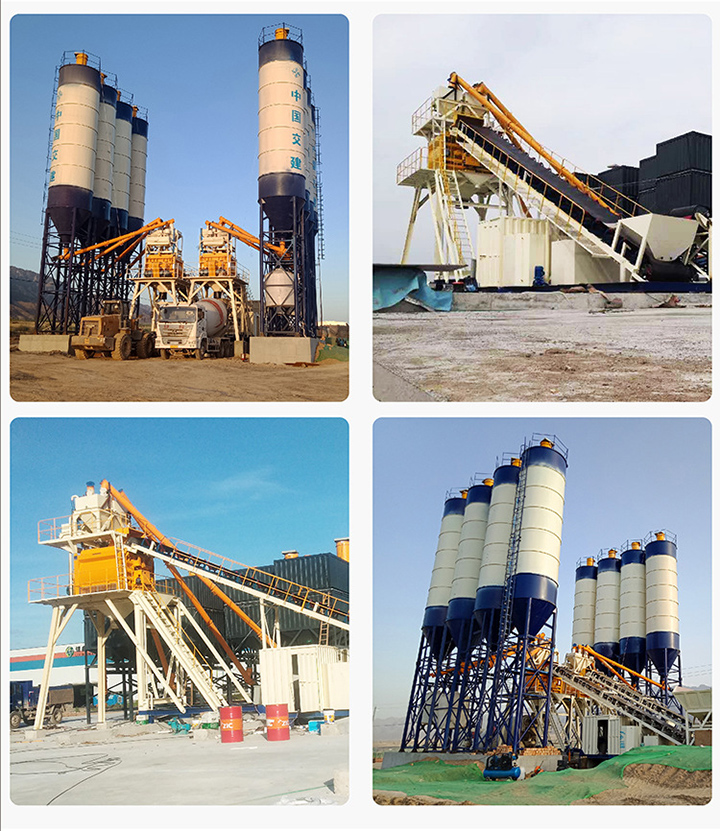

水泥螺旋給料機分三節組裝， 每兩節中間設有中間支承，螺旋葉片為變螺距葉片，以便于運輸。 螺旋輸送機通過萬向球鉸吊掛于粉料倉出料口上。螺旋輸送機另一端用鋼絲繩吊掛在粉料倉上，每一節上均有檢測孔和維修孔。 為了保證螺旋輸送機正常工作，粉料不得有結塊或異物，并應適當調整粉料卸料門，使粉料落量與螺旋輸送機輸送量相適應。
