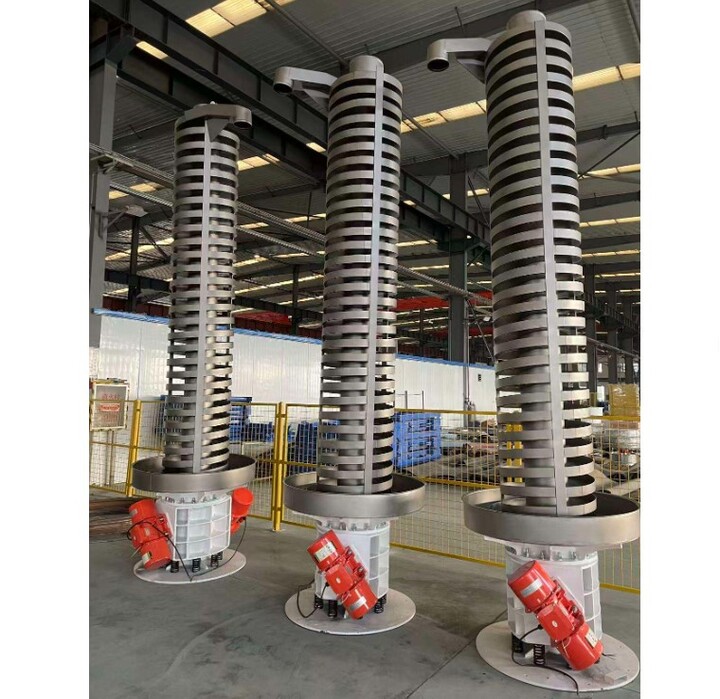

垂直振動提升機輸送槽的設計要求

發布時間：2026-04-15 09:06:32作 者：瀏覽次數：次

垂直振動提升機是促使物料做圓形和向上運動的，以螺旋的形式輸送物料的。在物料的輸送槽設計時需要注意以下幾點：

1、不直度不超過3/1000，10m長不超過5~8mm；

2、縱向不水平度不超過1/10000,橫向不水平不超過0.5/1000；

3、法蘭接合面涂環氧樹脂，不加軟墊；

4、剛性接頭的左右和底部內壁的偏差不超過0.5mm；

5、進出料口的軟性接頭，在振動方向的空隙不應小于大振幅；

6、所有聯接螺栓必須采用放松裝置；

7、對于水平輸送，安裝完畢后，其輸送槽底的水平應滿足出料端略低于進料端0~3mm；

8、對于垂直提升，中心圓筒與底盤的垂直度偏差不超過1/10；

9、支承彈簧裝配后，其靜變形量不應大于額定振幅的1/10。

像這種垂直振動提升機、斗式提升機、斗提機等提升物料的機器，可以參考上面的要點進行設計。
